مقدمه: چالش مهار هیولاهای چندصد تنی در شیبهای تند معدن

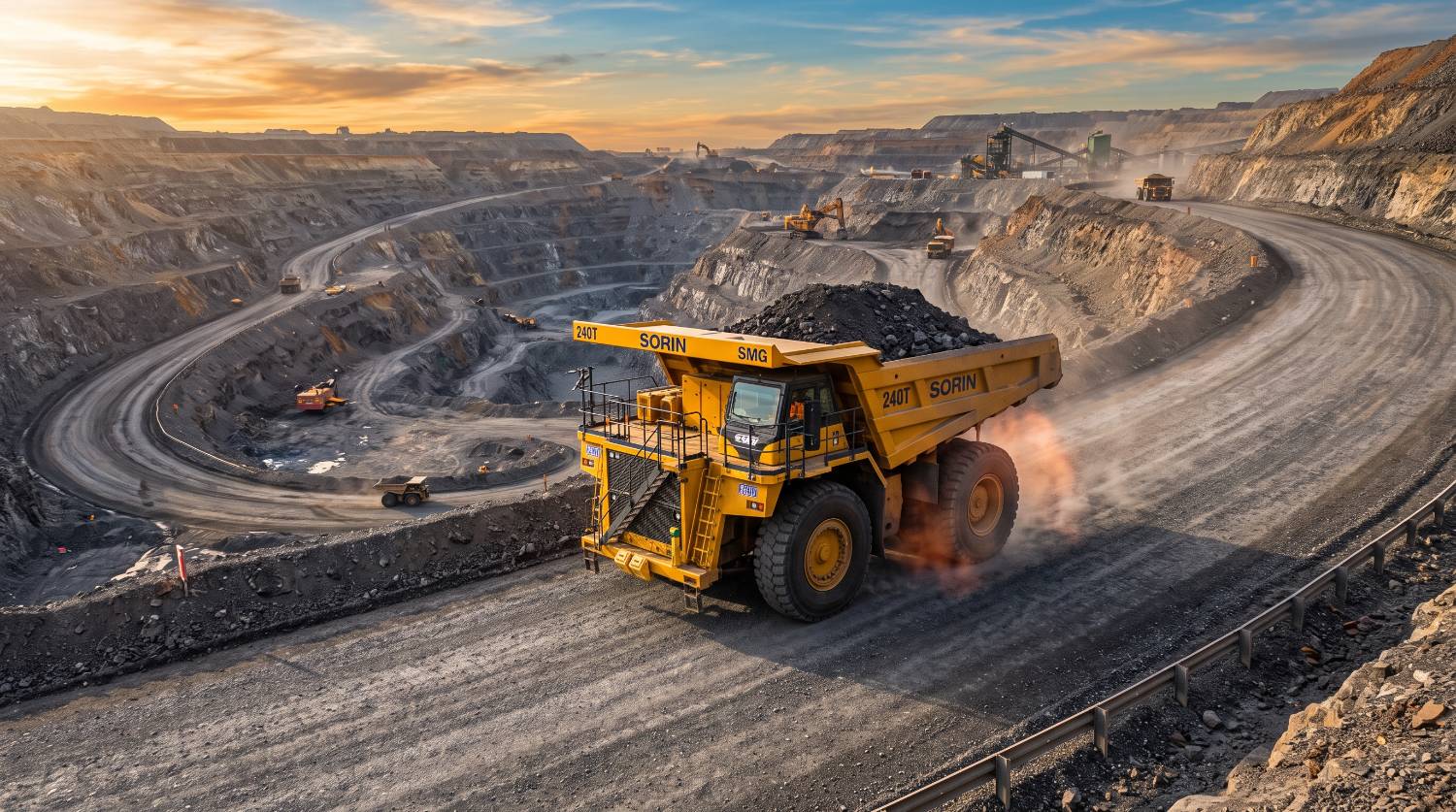

در معادن روباز پلهای (Open-Pit)، جادههای دسترسی و رمپهای حمل بار (Haul Roads) معمولاً با شیبهای طولی بین ۸ تا ۱۲ درصد طراحی میشوند. حال تصور کنید یک دامپتراک با وزن ناخالص کاری (Gross Vehicle Weight – GVW) بیش از ۱۰۰ تا ۳۰۰ تن با بار کامل سنگ معدن، قصد فرود از این شیبهای تند و طولانی را داشته باشد. نیروی جاذبه زمین انرژی جنبشی عظیمی تولید میکند که مهار آن صرفاً با ترمزهای اصطکاکی معمولی (دیسکی یا کاسهای) از نظر فیزیکی غیرممکن است.
اگر راننده در تمام طول سراشیبی پای خود را روی ترمز اصطکاکی نگه دارد، پدیده خطرناکی به نام محوشدگی ترمز (Brake Fade) رخ میدهد؛ لنتها بر اثر دمای فراتر از ۵۰۰ درجه سانتیگراد خاصیت اصطکاکی خود را از دست میدهند، روغن ترمز به نقطه جوش میرسد و فاجعه فرار خودرو (Runaway Truck) و واژگونی به وقوع میپیوندد.
به همین دلیل، ایمنی در رمپهای معدنی به سیستمهای کمکی پیوسته و بدون سایش به نام ریتاردر (Retarder) وابسته است. درک عمیق ساختار این غولهای مکانیکی و رعایت اصول پایهای ایمنی که در مقاله همه چیز راجب دامپتراک معدن و کاربردهای آن بررسی شده، شالوده حفظ جان پرسنل و حفاظت از سرمایههای میلیاردی معادن است.
ترمز اصطکاکی در برابر ریتاردر؛ تفاوت در چیست؟
| ویژگی مقایسهای | سیستم ترمز سرویس اصطکاکی (Service Brake) | سیستم ترمز کمکی یا ریتاردر (Retarder System) |
| مکانیسم عملکرد | سایش مکانیکی بین دیسک/کاسه و لنت ترمز | مقاومت هیدرولیکی سیال، مقاومت الکتریکی یا خفگی موتور |
| هدف اصلی | توقف کامل خودرو و کاهش سرعتهای لحظهای و ناگهانی | کنترل پیوسته سرعت حرکت و مهار شتاب در سراشیبیها |
| میزان تولید حرارت مستقیم | بسیار بالا (انتقال حرارت مستقیم به چرخ و کاسه چرخ) | کنترلشده (تخلیه حرارت از طریق رادیاتور و سیستم خنککننده روغن) |
| استهلاک قطعات مصرفی | سایش فیزیکی لنت و دیسک (نیاز به تعویض دورهای مکرر) | حداقل سایش مکانیکی (بدون درگیری لنت و قطعات اصطکاکی) |
| عملکرد در سرعت صفر | دامپتراک را کاملاً متوقف و قفل میکند | فقط در حال حرکت کارایی دارد و در سرعت صفر بیاثر است |
انواع سیستمهای ریتاردر در ماشینآلات معدنی
ریتاردرها بسته به معماری انتقال قدرت دامپتراک (مکانیکی یا الکتریکی) به چند دسته اصلی تقسیم میشوند:
۱. ریتاردر هیدرودینامیکی (Hydrodynamic Retarder)
این سیستم که در اکثر کامیونهای معدنی با گیربکس اتوماتیک هیدرومکانیکی (Powershift) استفاده میشود، شامل یک پروانه چرخان (Rotor) و یک محفظه ثابت (Stator) است. هنگامی که راننده ریتاردر را فعال میکند، روغن هیدرولیک تحت فشار وارد محفظه میان روتور و استاتور میشود. پروانه با چرخش میلگاردان روغن را به حرکت درمیآورد و برخورد روغن با پرههای استاتور، مقاومت برشی شدیدی ایجاد میکند که سرعت چرخش گاردان و در نتیجه چرخها را کاهش میدهد.
- مزیت: توان بازدارندگی بسیار بالا، نرمی عملکرد و عدم تولید شوک به سیستم انتقال قدرت.
- چالش مدیریت حرارتی: انرژی جنبشی به حرارت روغن تبدیل میشود؛ بنابراین سلامت رادیاتور خنککننده روغن هیدرولیک ترمز اهمیت حیاتی دارد.
۲. ریتاردر الکترودینامیکی / دینامیک بریکینگ (Dynamic Braking)
در دامپتراکهای دیزل-الکتریک غولپیکر (مانند تناژهای بالای ۱۵۰ تن)، چرخها توسط تراکشنموتورهای الکتریکی (AC یا DC) حرکت میکنند. در هنگام فرود از شیب، این موتورها تغییر حالت داده و به ژنراتور تبدیل میشوند. مقاومت ژنراتور مانع از شتابگیری خودرو میشود و برق تولیدشده به سمت شبکهای از مقاومتهای الکتریکی بزرگ (Grid Resistors) ارسال و از طریق فنهای پرقدرت به شکل گرما به هوا تخلیه میشود.
۳. ترمز چنددیسکی غوطهور در روغن (Oil-Cooled Wet Disc Brakes)
در دامپتراکهای مدرن، سیستم ترمز اصطکاکی و ریتاردر هیدرولیکی در یک مجموعه یکپارچه به نام ترمز تر (Wet Brakes) ترکیب شدهاند. دیسکهای فولادی با روکشهای گرافیتی داخل محفظهای از روغن هیدرولیک مخصوص غوطهور هستند. جریان مداوم روغن سرد، حرارت ناشی از مهار شیب را بلافاصله خارج میکند و عملاً امکان ایجاد Fade را به صفر میرساند.
سیستم کنترل خودکار ریتاردر (ARC – Automatic Retarder Control)
در گذشته، تنظیم میزان درگیری ریتاردر صرفاً بر عهده راننده بود که خطای انسانی میتوانست منجر به آسیب موتور (Over-speed) یا داغی بیش از حد شود. امروزه سیستمهای الکترونیکی هوشمند مانند ARC وظیفه پایش خودکار را بر عهده دارند.
سیستم ARC سرعت چرخش موتور (RPM)، سرعت خطی خودرو و زاویه شیب را مانیتور میکند:
- به محض رسیدن دور موتور به محدوده بحرانی، فشار روغن ریتاردر را بدون دخالت راننده افزایش میدهد.
- سرعت فرود دامپتراک را روی سرعت ایمن تنظیمشده (مثلاً ۱۵ کیلومتر بر ساعت) ثابت نگه میدارد.
- بازدهی سوخت را افزایش داده و سلامت موتور را از تنشهای خطرناک سوپاپها تضمین میکند.
در صورتی که سنسورهای فشار، شیرهای برقی منیفولد یا مدار خنککننده روغن ریتاردر دچار افت راندمان شوند، عیبیابی تخصصی و رفع نشتیها باید فوراً بر اساس دستورالعملهای تعمیر کامیون معدنی؛ راهنمای کامل نگهداری، عیبیابی و افزایش طول عمر انجام شود تا از قفلشدگی یا افت توان بازدارندگی جلوگیری گردد.
جدول مهندسی: اصول تعیین دنده و سرعت ایمن بر اساس زاویه شیب
| شیب مسیر فرود (Grade %) | دنده انتخابی مجاز (Gear Selection) | حداکثر سرعت مجاز سراشیبی | وضعیت بهینه درگیری سیستمهای کمکی |
| ۲ تا ۴ درصد | دنده ۴ یا ۵ | ۳۰ الی ۳۵ کیلومتر بر ساعت | کنترل سرعت با ریتاردر سبک یا حالت ARC اقتصادی |
| ۵ تا ۷ درصد | دنده ۳ | ۲۰ الی ۲۵ کیلومتر بر ساعت | درگیری مداوم ریتاردر هیدرولیکی در بازه ۵۰ تا ۷۰ درصد |
| ۸ تا ۱۰ درصد | دنده ۲ (سنگین) | ۱۲ الی ۱۵ کیلومتر بر ساعت | درگیری کامل ریتاردر هیدرولیکی + نظارت پیوسته بر آمپر دمای روغن ترمز |
| بیش از ۱۱ درصد | دنده ۱ (کمک سنگین) | ۸ الی ۱۰ کیلومتر بر ساعت | قفل دنده در پایینترین ضریب، حداکثر توان ریتاردر، آمادهباش ترمز اضطراری |
خطاهای مهلک رانندگان در مهار شیب و استانداردهای اپراتوری
بخش عمدهای از حوادث واژگونی و تصادف در معادن روباز ناشی از عدم آگاهی اپراتورها از محدودیتهای ترمودینامیکی ماشینآلات است. از جمله اشتباهات رایج میتوان به موارد زیر اشاره کرد:
- فرود با دنده سبک (Gear Hunting): تغییر دنده به سمت بالا در ابتدای شیب، نسبت تبدیل گشتاور را کاهش داده و فشار غیرقابل کنترلی روی ریتاردر وارد میسازد. قانون طلایی این است: «دندهای که با آن از شیب بالا میروید، همان دندهای است که باید با آن از شیب فرود بیایید.»
- استفاده مکرر از پدال ترمز پایی در شیب: راننده باید پیش از ورود به رمپ سرعت را کاهش داده و ترمز پایی را برای شرایط اضطراری آزاد نگه دارد.
- عدم توجه به چراغ هشدار دمای روغن ریتاردر (Brake Oil Temp): بالا رفتن دمای روغن هیدرولیک ترمز از محدوده ۱۲۰ درجه سانتیگراد، زنگ خطری جدی برای توقف در اولین پارکینگ اضطراری و خنککاری درجا است.
آموزش صحیح و شناخت فنی تمامی عملگرهای کابین برای متقاضیان فعالیت در معادن الزامی است؛ مراحلی که در راهنمای گامبهگام نحوه دریافت گواهینامه دامپتراک و مهارتهای رانندگی ماشینآلات سنگین با جزئیات تستهای مهارتی تشریح شده است.
بازرسیها و چکلیستهای پیشگیرانه سیستم ترمز و ریتاردر
برای اطمینان از عملکرد بینقص سیستم ترمز در شیفتهای سنگین معدنی، اجرای منظم موارد زیر الزامی است:
- آنالیز روغن ترمز (Oil Analysis): پایش وجود برادههای فلزی، افت ویسکوزیته و سوختگی روغن هیدرولیک خنککننده ترمز.
- تست فشار آکومولاتورهای نیتروژنی (Accumulator Pre-charge): بررسی فشار ذخیره گاز نیتروژن که نیروی ترمز اضطراری را در صورت خاموش شدن ناگهانی موتور تأمین میکند.
- کنترل نشتی سیلها و پکینگهای چرخ: جلوگیری از ورود گرد و غبار معدن به داخل کالیپرها و هاب چرخها.
- کالیبراسیون سنسورهای فشار پدال و اهرم دستی ریتاردر: اطمینان از ارسال دقیق سیگنال الکترونیکی به ECU گیربکس و ترمز.
نتیجهگیری و راهکارهای گروه ساخت و تولید سورین
سیستم ریتاردر خط مقدم حفظ ایمنی، جان نیروی انسانی و تداوم تولید در پروژههای معدنی روباز و کوهستانی است. انتخاب دامپتراکهایی که از سیستمهای ترمز چنددیسکی غوطهور در روغن و کنترلرهای هوشمند ریتاردر بهره میبرند، آرامش خاطر مهندسان استخراج را در تندترین شیبهای معدنی تضمین میکند.
گروه ساخت و تولید سورین با بهکارگیری استانداردهای نوین بینالمللی در مهندسی و مونتاژ کامیونهای کمپرسی و دامپتراکهای آفرود، تجهیزات خود را به سامانههای ترمز و ریتاردر فوقپیشرفته و سازگار با اقلیمهای کوهستانی کشور مجهز نموده است.
برای مشاهده مشخصات ایمنی، سیستمهای انتقال قدرت و ظرفیتهای فنی این دستگاهها، از بخش محصولات گروه ساخت و تولید سورین بازدید فرمایید یا جهت دریافت اطلاعات تکمیلی و مشخصات فنی، از طریق صفحه تماس با ما با تیم مهندسی سورین ارتباط برقرار فرمایید.
