بررسی فنی، ساختاری و مهندسی ستون فقرات ماشین‌های حمل بار سنگین
مقدمه

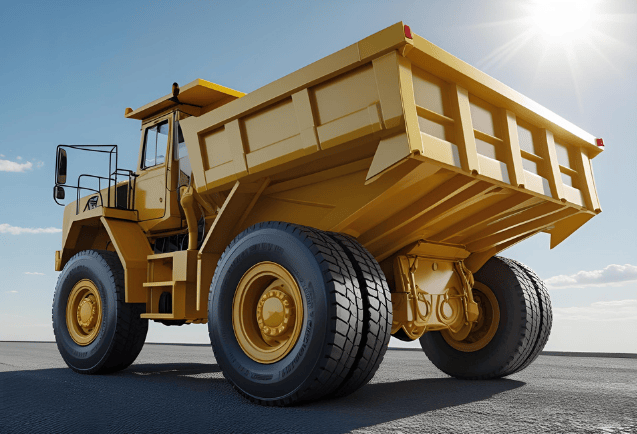

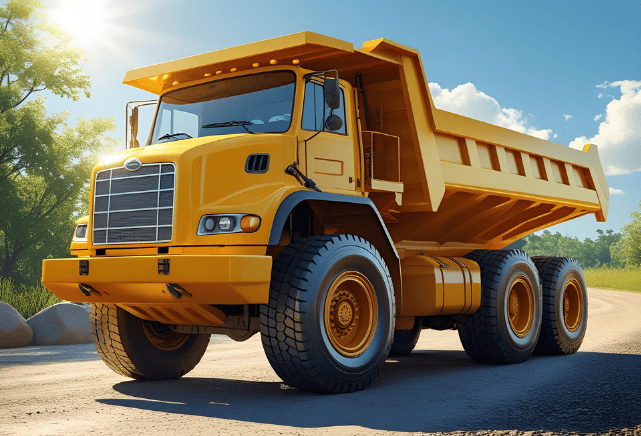

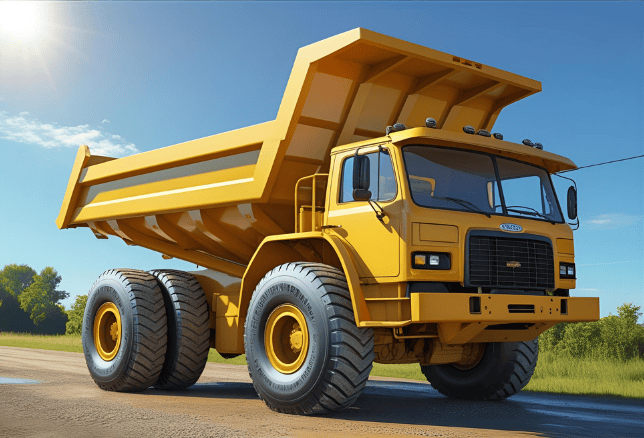

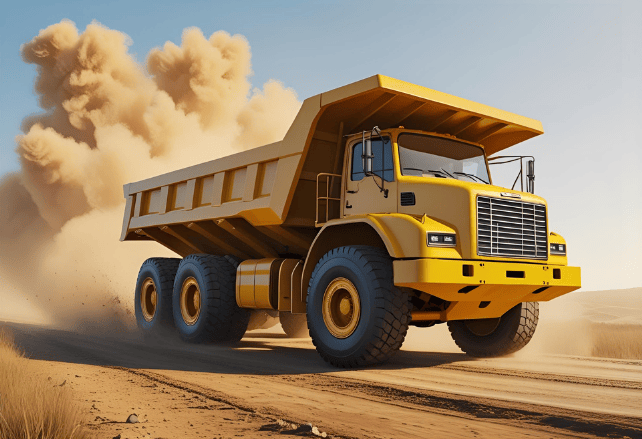

در صنعت معدن و پروژه‌های سنگین عمرانی، دامپتراک‌ها (Dump Trucks) به‌عنوان یکی از اصلی‌ترین ماشین‌آلات حمل مواد اولیه و سنگ معدن شناخته می‌شوند. این ماشین‌های عظیم‌الجثه برای تحمل فشار، ضربه، وزن سنگین و شرایط کاری بسیار سخت طراحی شده‌اند. شاسی (Chassis) یا اسکلت اصلی دامپتراک، مهم‌ترین بخش این ماشین است که ساختار کلی و اتصال تمام اجزای مکانیکی و هیدرولیکی را فراهم می‌کند.
برخلاف خودروهای سبک، شاسی دامپتراک‌های معدنی با در نظر گرفتن نیروهای دینامیکی شدید، لرزش‌های سنگین و بارگذاری ناهمگون طراحی می‌شود. در این مقاله، به صورت کامل و تخصصی به معرفی اجزای اصلی شاسی در دامپتراک‌های معدنی می‌پردازیم و نقش هر جزء را در عملکرد، ایمنی و دوام ماشین بررسی می‌کنیم.
1. شاسی اصلی (Main Frame)
شاسی اصلی، ساختار باربر مرکزی است که سایر اجزای دامپتراک (از جمله موتور، محور، مخزن بار، سیستم تعلیق و اتاق راننده) روی آن نصب می‌شوند. در دامپتراک‌های سنگین، شاسی اغلب از فولاد تقویت‌شده با مقاومت بالا ساخته می‌شود.
ویژگی‌های فنی:
- طراحی جعبه‌ای (Box Section) یا U شکل برای افزایش استحکام در برابر خمش و پیچش
- استفاده از جوشکاری دقیق با استانداردهای صنعتی (مانند AWS یا ISO)
- تحمل تنش‌های متغیر ناشی از بارگیری ناهمگون، مسیرهای سنگی و ترمزهای ناگهانی
- مقاوم‌سازی با پوشش‌های ضدخوردگی برای محافظت در برابر رطوبت، گل و مواد شیمیایی موجود در معادن
2. زیرشاسی (Subframe)
زیرشاسی یک ساختار تقویتی است که بین مخزن بار و شاسی اصلی قرار دارد. این قطعه مانند بالشتک میان‌بر عمل می‌کند و نیروهای وارده از بار سنگین یا تخلیه ناگهانی را جذب می‌کند. وجود زیرشاسی باعث افزایش عمر شاسی اصلی و کاهش خستگی فلز می‌شود.
3. سیستم اتصال محور جلو و عقب
در دامپتراک‌های معدنی، محور جلو (معمولاً فرمان‌پذیر) و محور عقب (معمولاً محرک) باید به صورت دقیق به شاسی متصل شوند تا انتقال نیرو، تعلیق و حرکت چرخ‌ها هماهنگ باشد.
در انواع مختلف دامپتراک:
- در دامپتراک‌های مفصلی (Articulated Trucks)، یک نقطه مفصل مرکزی بین دو بخش شاسی تعبیه می‌شود که چرخش محورهای جلو و عقب را مستقل می‌کند و امکان مانور در زمین‌های صعب‌العبور را فراهم می‌سازد.
- در دامپتراک‌های صلب (Rigid Trucks)، شاسی یکپارچه است و قدرت مانور محدودتر اما استحکام بیشتر دارد.
4. نگهدارنده موتور (Engine Mount Bracket)
موتور یکی از سنگین‌ترین و حیاتی‌ترین اجزای دامپتراک است. براکت موتور به شاسی جوش یا پیچ می‌شود و با استفاده از بوش‌های لاستیکی یا پلی‌اورتان از انتقال لرزش به بدنه جلوگیری می‌کند. محل نصب باید:
- تراز با مرکز ثقل شاسی باشد
- به سیستم خنک‌کننده و اگزوز دسترسی آسان داشته باشد
- در برابر دما و ضربه مقاوم باشد
5. نگهدارنده کابین (Cab Mount)
اتاق راننده یا کابین در بیشتر دامپتراک‌ها روی یک سکوی ایزوله نصب می‌شود که بر پایه شاسی قرار دارد. این بخش باید:
- از راننده در برابر ضربات و لرزش‌های شدید محافظت کند
- میدان دید مناسبی فراهم کند
- قابلیت نصب تجهیزات ایمنی مانند ROPS/FOPS را داشته باشد
- قابلیت Tilting برای دسترسی به موتور را ارائه دهد (در مدل‌های پیشرفته)
6. محل نصب مخزن بار (Dump Body Mount)
مخزن بار به‌صورت لولایی به شاسی متصل می‌شود و معمولاً دارای دو نقطه اتصال اصلی است:
- Pivot Point: محل چرخش هنگام بالا رفتن
- Hydraulic Cylinder Base Mount: نقطه نصب سیلندرهای هیدرولیک برای تخلیه بار
این بخش باید توانایی تحمل فشار ناشی از بارگذاری تا چند ده تُن را داشته باشد و در برابر خستگی حرارتی مقاوم باشد.
7. کراس‌ممبرها (Cross Members) و تقویت‌کننده‌ها
شاسی‌های سنگین از چندین تیر عرضی یا Cross Member استفاده می‌کنند که دو تیر طولی اصلی را به یکدیگر متصل می‌کنند. این اجزا:
- از تغییر شکل شاسی جلوگیری می‌کنند
- استحکام پیچشی را افزایش می‌دهند
- پایه‌های نصب سایر اجزا مانند مخزن سوخت، باتری و سیستم اگزوز هستند
8. پایه‌های جک هیدرولیک (Hydraulic Cylinder Mounts)
سیلندرهای هیدرولیکی برای بالا بردن مخزن بار به نقاط خاصی از شاسی متصل می‌شوند. طراحی این نقاط باید:
- قدرت تحمل نیروی وارده از جک در زاویه‌های مختلف را داشته باشد
- امکان نگهداری و تعویض ساده جک را فراهم کند
- به سیستم هیدرولیک اصلی ماشین نزدیک باشد برای کاهش تلفات فشار
نکات کلیدی در طراحی و نگهداری شاسی دامپتراک‌ها
✅ توزیع مناسب وزن: طراحی شاسی باید مرکز ثقل ماشین را در موقعیت پایدار نگه دارد تا از واژگونی در شیب‌ها جلوگیری شود.
✅ پوشش ضد خوردگی: استفاده از رنگ‌های صنعتی، آندایزینگ و پوشش سرامیکی در شاسی‌های مدرن
✅ تست خستگی (Fatigue Test): استفاده از شبیه‌سازی FEM برای بررسی مقاومت شاسی تحت بارهای تکرارشونده
✅ سهولت تعمیر و دسترسی: طراحی مدولار برای جدا شدن بخش‌های معیوب و دسترسی آسان به موتور و گیربکس
نتیجه‌گیری
شاسی دامپتراک‌های معدنی نه‌فقط یک اسکلت ساده، بلکه بخش کلیدی در دوام، پایداری و ایمنی ماشین است. طراحی اصولی، استفاده از مواد مقاوم، و چینش دقیق اجزا در شاسی می‌تواند عمر مفید ماشین را تا ده‌ها هزار ساعت افزایش دهد و هزینه‌های تعمیر و نگهداری را به شدت کاهش دهد.
برای سازندگان و مهندسان، درک کامل از اجزای شاسی و نحوه عملکرد آن، نقطه شروعی حیاتی در طراحی یا خرید دامپتراک مناسب محسوب می‌شود.
